敞开式直线光栅尺的要求

运动控制应用的发展方向需要敞开式直线光栅尺满足市场对以下功能需求的不断提高

K系列满足所有这些要求!

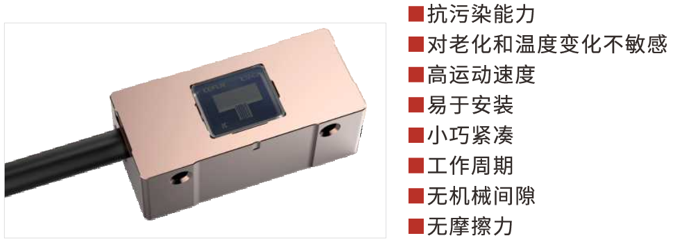

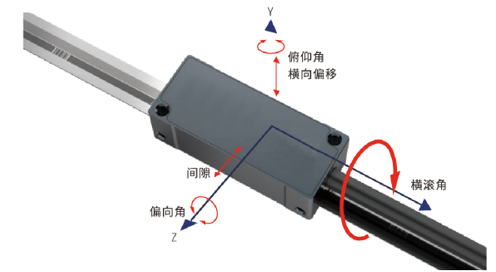

●对于特殊要求，例如闭环控制、速度控制、高精度等应用，必须最大限度地减少细分误差。以往小栅距光栅尺的缺点是安装间隙较小，整体安装公差要求非常严格。

●K系列光栅尺的40um栅距将细分误差降低到最小，且安装公差较大，允许的安装间较大。

●许多敞开式直线光栅尺的弱点是对光栅尺上的灰尘或污物敏感。K系列光栅尺采用独有的光学系统，最大限度地减少敞开式直线光栅尺上灰尘和污物带来的影响。

●而且，K系列采用独有的扫描原理，允许较高的运动速度(高达10m/s)、较大的安装公差和光栅尺的高抗污染性能。

●标准配置的参考点精度高，允许双方向运动且重复精度高。参考点的位置可由客户选择。

●编码器读数头中内置了丰富可选的细分电子电路，分辨率高达100nm。

●光栅尺读数头的输出信号为单端方波信号,或为线路驱动器RS422的信号,也提供1Vpp的正弦输出信号。读数头.

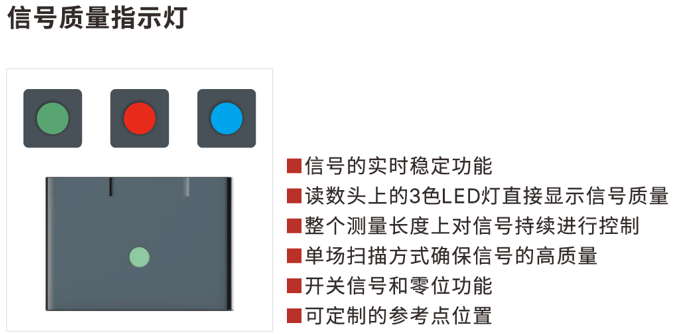

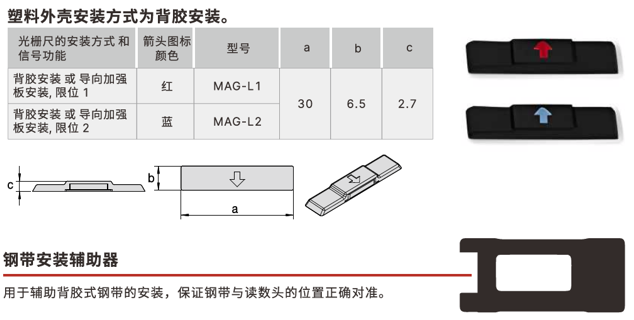

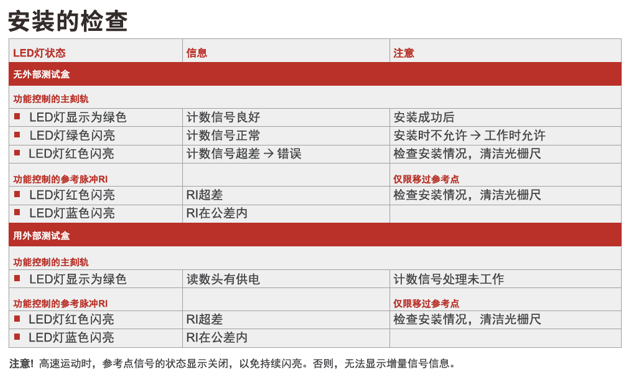

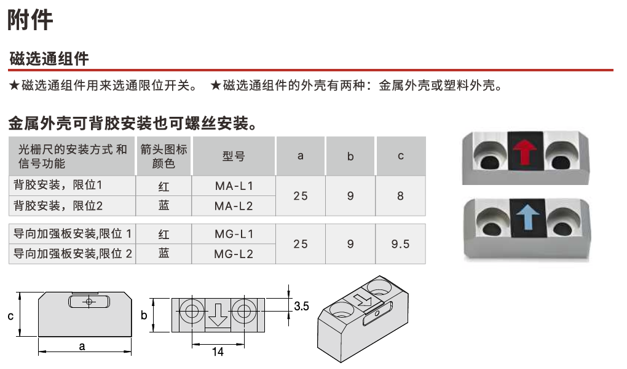

●直接提供两个独立的磁性开关信号。让用户轻松设置行程限位开关的位置。

由于最新技术的发展使小型版光栅尺都提供以上这些优点。

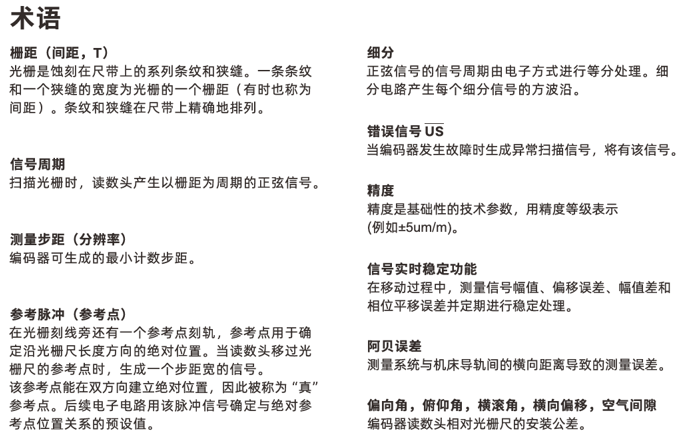

扫描原理

●K系列增量式直线光栅尺采用了成像、光电测量和单场反射扫描方式。

●调制的红外LED光由聚光镜聚焦，使光线穿过掩膜格栅。红外LED光被光栅尺反射后在栅状传感器处亮度形成周期性变化的信号。

●传感器生成高质量的正弦信号且对可能的污染不敏感。

●对LED光的调制用于确保稳定的光信号输出，即使温度变化和长时间工作也能保持光源性能的稳定。
