安装光栅尺注意事项

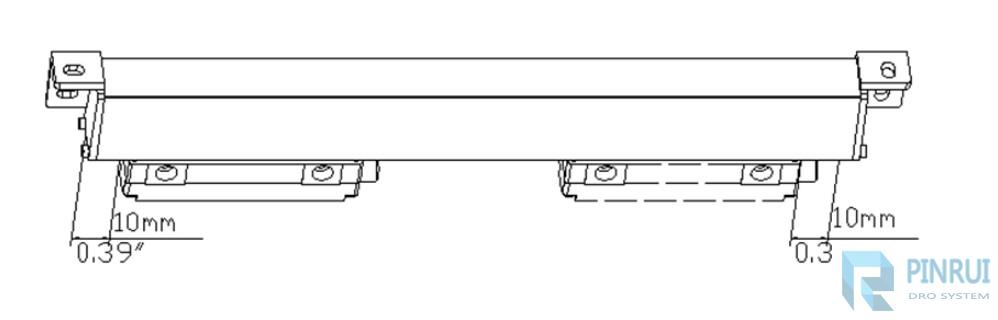

光栅尺的有效量程应大于机床的最大行程；如果长度不够，应在机床上加装限位块或更换光栅尺。读数头的终点位置距尺身端部应有不小于10mm的空位。

光栅尺安装平面，只要是非机加工面，必须于尺身背面加放垫片或用户自制安块垫平，以保证光栅尺与安装面连接的稳定性和可靠.

1. 使用杠杆表或其他相似仪表校正尺身平行度时，测头角度必须在±30°以内(以杠杆表测头和表身平行而言)，该角度越小越好，若使用百分靠表时，必须使测头杆与被测面垂直，以确保所测的值为实际精度.

2. 光栅尺安装位置的选择，必须考虑下列因素:

A,尽量选择机加工面为安装面

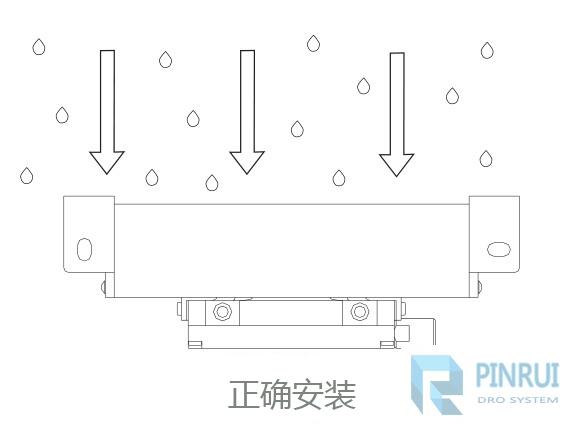

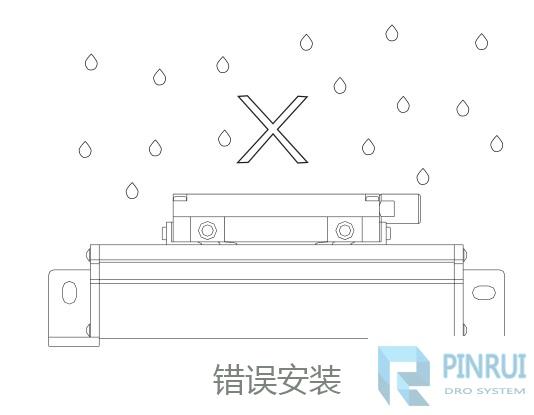

B在机床水平方向运动的轴，安装时应选择光栅尺开口朝地面安装。如通用机床铣床的XY轴，磨床的Y轴，车床的XY轴

C,在机床垂直方向运动的轴，安装时光栅尺开口方向也必须避开铁屑﹑油﹑水、粉尘的直接冲击，如铣床的Z轴，磨床的上下轴。

D,L板的安装长度,在可能的情况下越短越好，且必须考虑到L板安装面的受力情况
